การติดตั้ง ismartgate
กับมอเตอร์ประตูรั้ว
BFT Deimos BT
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=606,h=484,fit=crop/mP4ZvE66JKIRzL0K/isg_connections_diagram_update-2-mv0xRo58B4HpowNe.png)
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=328,h=262,fit=crop/mP4ZvE66JKIRzL0K/isg_connections_diagram_update-2-mv0xRo58B4HpowNe.png)
วิธีติดตั้ง

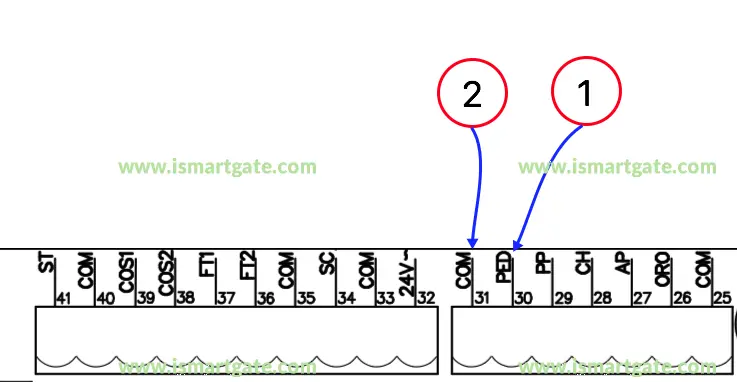

ตรวจสอบแผนภาพการเดินสายสำหรับมอเตอร์ BFT Deimos BT ด้านล่าง
สอดสายไฟ (มีในชุด) ตามแผนภาพ แล้วใช้ไขควงขันให้แน่น
ในการจ่ายไฟให้อุปกรณ์ ismartgate สามารถใช้ชุดอุปกรณ์จ่ายไฟ dc/dc converter หรือทำเต้ารับสำหรับนำอแดปเตอร์ของ ismartgate มาเสียบก็ได้โดยเดินสายจากช่องจ่ายไฟของบอร์ดควบคุมมอเตอร์ก็ได้
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=612,h=317,fit=crop/mP4ZvE66JKIRzL0K/img_80_h30-A0x4DxJR1MiLkKRV.png)
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=328,h=170,fit=crop/mP4ZvE66JKIRzL0K/img_80_h30-A0x4DxJR1MiLkKRV.png)
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=480,h=320,fit=crop/mP4ZvE66JKIRzL0K/bft-deimos-YNqX08J0VNC5o0VM.png)
![](https://assets.zyrosite.com/cdn-cgi/image/format=auto,w=328,h=328,fit=crop/mP4ZvE66JKIRzL0K/bft-deimos-YNqX08J0VNC5o0VM.png)
